大型房间氟泵空调
所属分类：
节能空调
产品描述
产品特点
⾼效节能

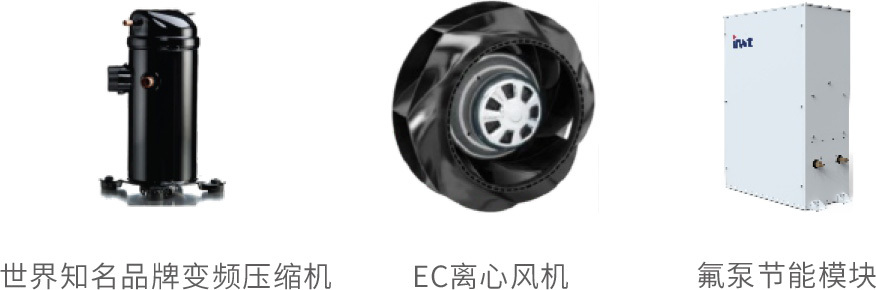

● 直流变频涡旋压缩机，可在20%~100%范围内动态调节制冷量输出，按需制冷;
● 采⽤⾼效可靠的全封闭变频离⼼氟泵，氟泵功率不⼤于550W，极致节能;
● ⽀持氟泵模块直接集成到V型室外机中，节省现场的布置空间和管路;
● ⾼效低噪后倾EC离⼼⻛机，根据实时热负荷变化调节转速输出，实现最⼤限度节能;
● 电⼦膨胀阀，响应速度更快，流量调节更精准，与变频压缩机配合更加节能;
● 变频室外⻛机，根据系统压⼒变化快速、平稳调节转速输出，实现⾼能效运⾏;
● 采⽤⾼效内螺纹铜管和镀亲⽔层开窗铝翅⽚式蒸发器，换热效率⼤幅提升。
安全可靠
● 采⽤经严格认证的⾼品质器件，从源头上提升可靠性;
● 直流变频技术，启动电流⼩，减少对电⽹的冲击;
● 低负载下，精确控制送/回⻛温湿度;
● 智能监测电源电压、电源频率和三相不平衡度;
● 空调标配油分离器，防⽌压缩机因缺油损坏;
● 标配单向阀，防⽌停机时因制冷剂迁移到压缩机，造成损坏;
● 标配视液镜，可直观有效地查看空调系统管路中制冷剂的状态;
● 产品经过严苛反复的测试验证，⾼标准要求，⾼质量交付;
● 两段式蒸发器设计，蒸发器中间增加接⽔盘，可有效防⽌吹⽔;
● ⾼效环保制冷剂R410A,符合国际绿⾊环保制冷剂要求;
● 空调采⽤⾼回⻛温度设计，进⼀步提升制冷效率。
智能控制
● 先进的控制系统智能管理压缩机/膨胀阀/⻛机等部件，按需调节冷量和⻛量输出;

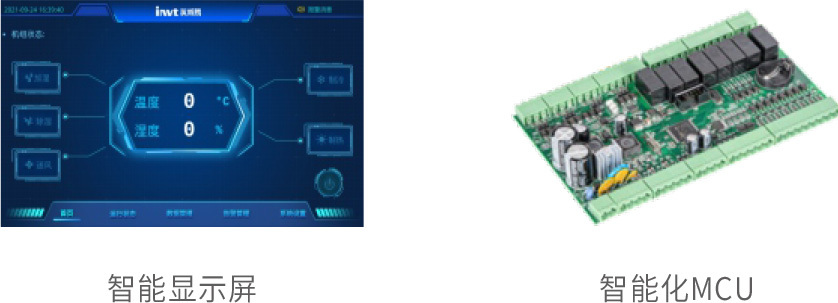

● 7英⼨⾼端真彩电容触摸屏，⽀持图形状态和温湿度曲线多种显⽰⽅式;
● 采⽤⾼速灵活的CAN通讯协议，可⽀持不少于64台机组群控管理;
● 可外接不低于10个温度传感器，准确感知温度场变化;
● 标配RS485接⼝,⽀持选配SNMP接⼝;
● 多级密码保护，分级授权管理。
配置灵活
● ⾼制冷密度，制冷量从25-60kW全⾯覆盖;
● ⽀持现场改造，后续增加氟泵等;
● ⽀持增压模式，满⾜现场超⾼落差需求;

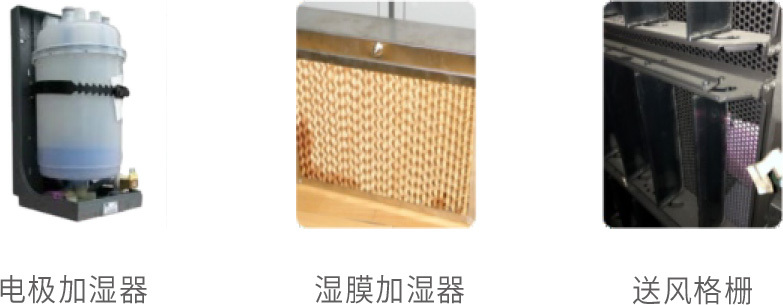

● 标配电极加湿器，⽀持选配湿膜加湿器;
● 可选集中式室外机，采⽤V型换热器，占地⾯积⼩，换热量⼤;
● ⽀持选配上⾛管/上排⽔，满⾜不同场景需求;
● 可选送⻛格栅，满⾜左右送⻛需求;
● 可选双电源输⼊。
多种模式智能切换

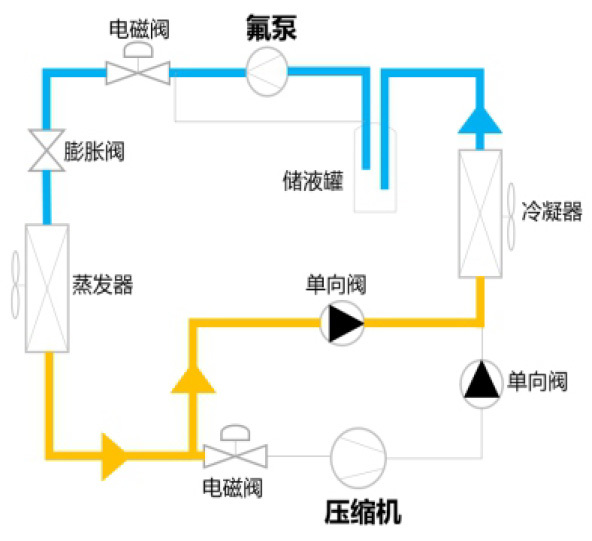

氟泵节能模式
室外环境温度较低时，具备开启氟泵⾃然冷节能系统的条件，此时关闭压缩机制冷系统，开启氟泵⾃然冷节能系统进⾏制冷。

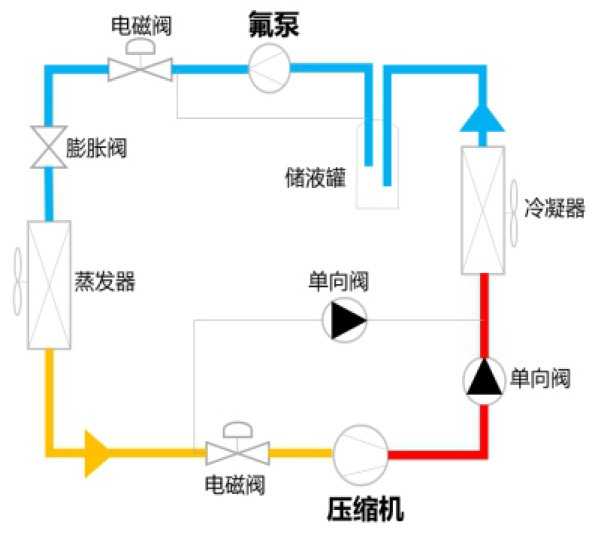

压缩机模式
室外环境温度较⾼时，不具备开启氟泵⾃然冷节能系统的条件，此时开启压缩机，进⾏常规的压缩机制冷。
混合节能模式
室外环境温度较低但氟泵制冷量⽆法满⾜机房的全部负载时，氟泵和压缩机同时运⾏，挖掘压缩机的最⼤效率，实现节能运⾏。
技术参数表
| 室内机型号VCR系列 | 025 | 030 | 040 | 050 | 060 | |
| 循环风量㎡3/h | 5000 | 5200 | 8500 | 10500 | 11500 | |
| 总冷量(kW) | 25.5 | 30.8 | 42.8 | 51.5 | 62.7 | |
| 显冷量(kW) | 25.5 | 30.8 | 42.8 | 51.5 | 62.7 | |
| 制冷剂类型 | R410A环保型制冷剂 | |||||
| 压缩机型式 | 全封闭变频压缩机 | |||||
| 氟泵型式 | 全封闭变频离心泵 | |||||
| 膨胀阀类型 | 电子膨胀阀 | |||||
| 风机数量(台) | 6 | 6 | 2 | 3 | 3 | |
| 风机型式 | EC后倾离心风机 | |||||
| 空气过滤器 | G4过滤器 380V/3N~/50Hz | |||||
| 机组供电 | ||||||
| 配电参数FLA(A) | 23.5(单冷) 28.0(恒温恒湿) | 29.5(单冷) 34.0(恒温恒湿) | 30.5(单冷) 37.8(恒温恒湿) | 34.9(单冷) 42.2(恒温恒湿) | 44.0(单冷) 51.3(恒温恒湿) | |
| 加热量(kW) | 4.5 | 4.5 | 6.0 | 6.5 | 6.5 | |
| 加湿量(kg/h) | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| 机组重量(kg) | 220/230/245 | 230/240/255 | 300/310/325 | 330/340/355 | 335/345/360 | |
| 机组尺寸规格 WXDXH(mm) | 300*1100/1200/ 1400*2000 | 300*1100/1200/ 1400*2000 | 600*1100/1200/ 1400*2000 | 600*1100/1200/ 1400*2000 | 600*1100/1200/ 1400*2000 | |
| 氟泵节能模块尺寸 WXDXH(mm) | 600*300*900 | |||||
备注：
1.测试⼯况：室内⼲球温度37℃，相对湿度24%。
2.配电参数为标准机组最⼤⼯作电流，包含⻛冷室外机电流。
3.彩⻚中所列空调型号均为基础型号，详细型号请以实际出货为准。
4.如有其他定制化需求或表中未列出的技术参数，欢迎及时与我司联系。
运⾏原理

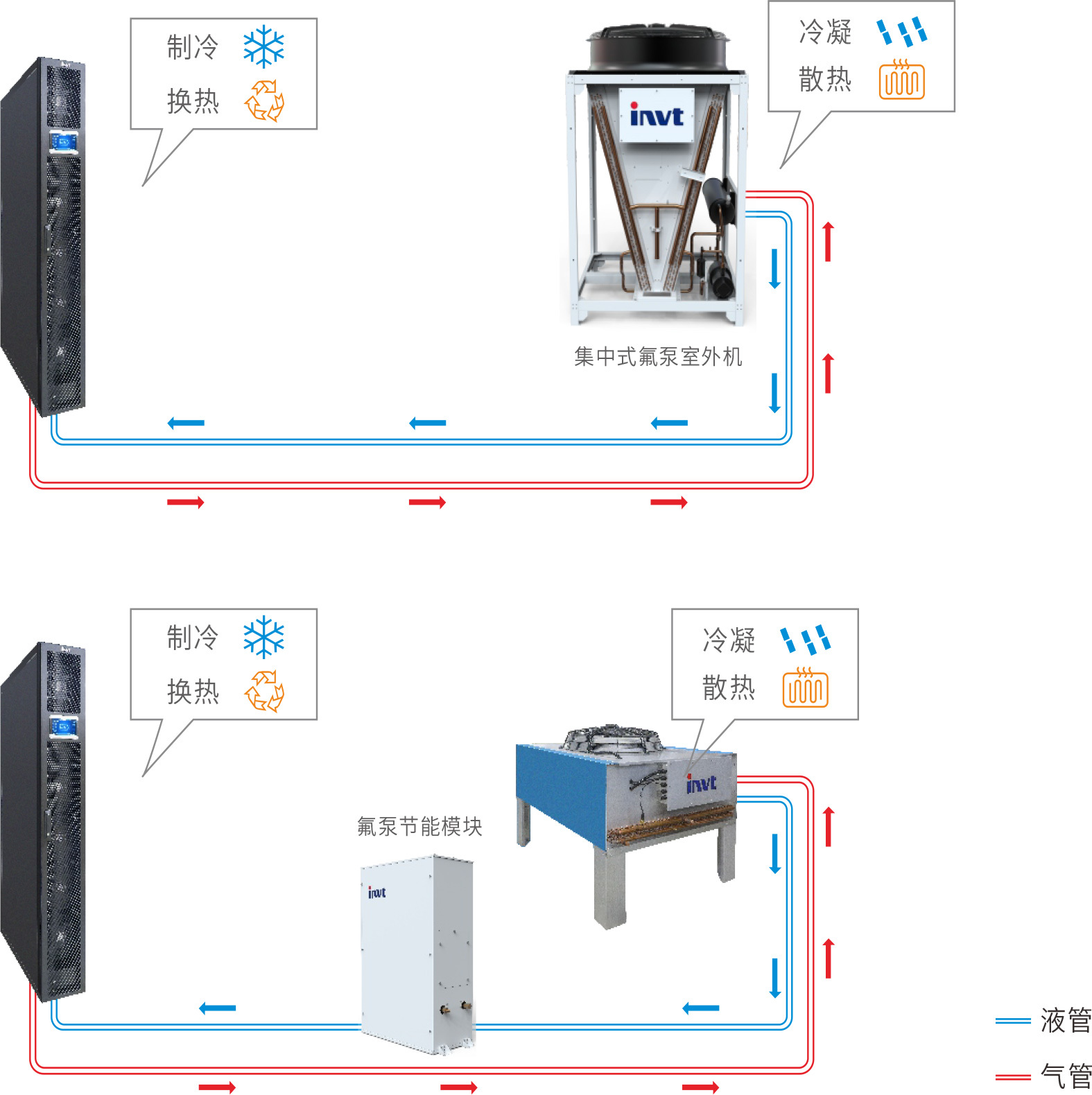

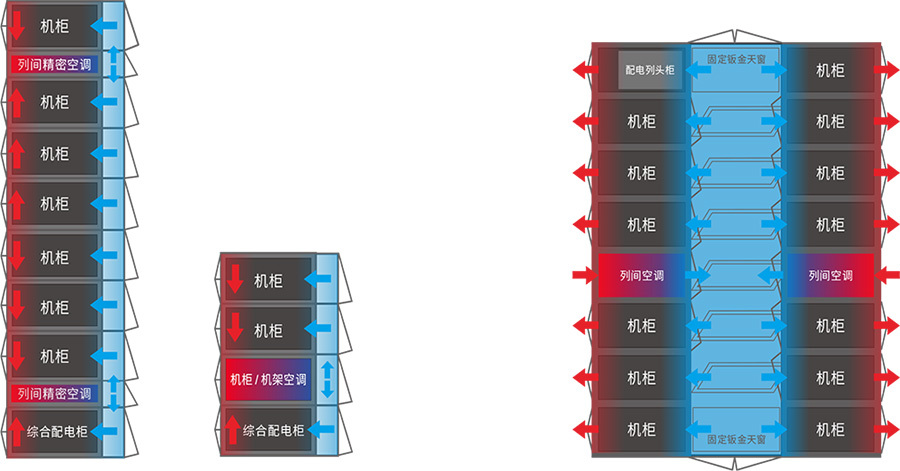

应⽤场景
注：布局可根据设备布置情况进⾏调整。

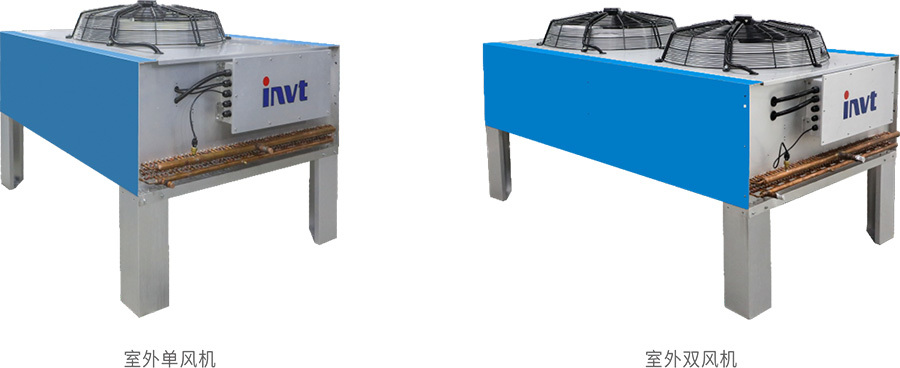

配套室外机技术参数
| 机型 | 风机数量 (PCS) | 重量(kg) | 尺寸(mm) | ||
| L | W | H | |||
| VCP038SF | 1 | 136 | 1378 | 982 | 740 |
| VCP045SF | 1 | 138 | 1578 | 1275 | 750 |
| VCP056SF | 1 | 152 | 1778 | 1275 | 750 |
| VCP076SF | 2 | 178 | 2178 | 1275 | 740 |
| VCP088SF | 2 | 188 | 2378 | 1275 | 750 |

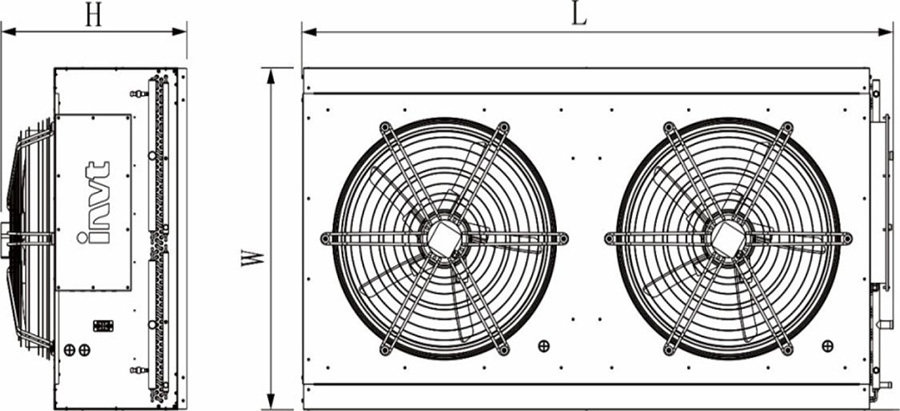

室外机尺⼨⽰意图

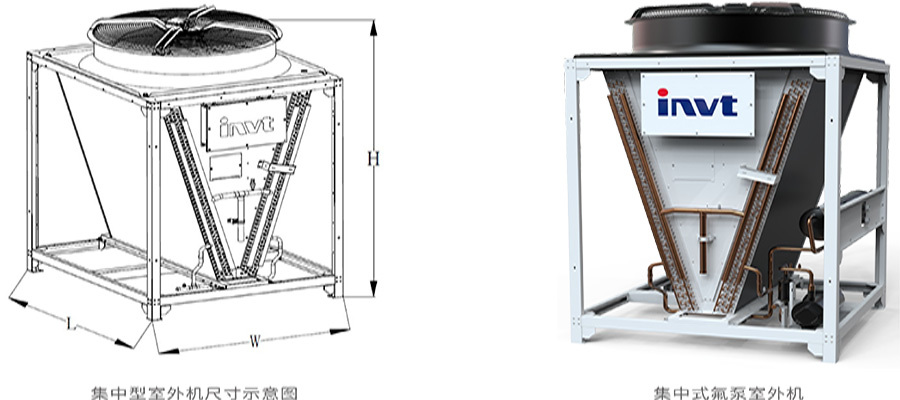

集中式氟泵室外机参数
| 机型 | 风机数量 | 重量 | 尺寸 |
| 单位 | PCS | kg | Lx WxH(mm) |
| VCP045SV | 1 | 140 | 1100x1100x1685 |
| VCP056SV | 1 | 152 | 1100x1100x1685 |
| VCP066SV | 1 | 168 | 1100x1100x1775 |
| VCP076SV | 1 | 178 | 1100x1100x1775 |
| VCP088SV | 1 | 188 | 1300x1100x1775 |
| VCP096SV | 1 | 198 | 1300x1100x1775 |
